Tipos de servidores
Esta lista categoriza los diversos tipos de servidores del mercado actual:
Plataformas de Servidor (Server Platforms): Un término usado a menudo como sinónimo de sistema operativo, la plataforma es el hardware o software subyacentes para un sistema, es decir, el motor que dirige el servidor.
Servidores de Aplicaciones (Application Servers): Designados a veces como un tipo de middleware (software que conecta dos aplicaciones), los servidores de aplicaciones ocupan una gran parte del territorio entre los servidores de bases de datos y el usuario, y a menudo los conectan.
Servidores de Audio/Video (Audio/Video Servers): Los servidores de Audio/Video añaden capacidades multimedia a los sitios web permitiéndoles mostrar contenido multimedia en forma de flujo continuo (streaming) desde el servidor.
Servidores de Chat (Chat Servers): Los servidores de chat permiten intercambiar información a una gran cantidad de usuarios ofreciendo la posibilidad de llevar a cabo discusiones en tiempo real.
Servidores de Fax (Fax Servers): Un servidor de fax es una solución ideal para organizaciones que tratan de reducir el uso del teléfono pero necesitan enviar documentos por fax.
Servidores FTP (FTP Servers): Uno de los servicios más antiguos de Internet, File Transfer Protocol permite mover uno o más archivos.
Servidores Groupware (Groupware Servers): Un servidor groupware es un software diseñado para permitir colaborar a los usuarios, sin importar la localización, vía Internet o vía Intranet corporativo y trabajar juntos en una atmósfera virtual.
Servidores IRC (IRC Servers): Otra opción para usuarios que buscan la discusión en tiempo real, Internet Relay Chat consiste en varias redes de servidores separadas que permiten que los usuarios conecten el uno al otro vía una red IRC.
Servidores de Listas (List Servers): Los servidores de listas ofrecen una manera mejor de manejar listas de correo electrónico, bien sean discusiones interactivas abiertas al público o listas unidireccionales de anuncios, boletines de noticias o publicidad.
Servidores de Correo (Mail Servers): Casi tan ubicuos y cruciales como los servidores web, los servidores de correo mueven y almacenan el correo electrónico a través de las redes corporativas (vía LANs y WANs) y a través de Internet.
Servidores de Noticias (News Servers): Los servidores de noticias actúan como fuente de distribución y entrega para los millares de grupos de noticias públicos actualmente accesibles a través de la red de noticias USENET.
Servidores Proxy (Proxy Servers): Los servidores proxy se sitúan entre un programa del cliente (típicamente un navegador) y un servidor externo (típicamente otro servidor web) para filtrar peticiones, mejorar el funcionamiento y compartir conexiones.
Servidores Telnet (Telnet Servers): Un servidor telnet permite a los usuarios entrar en un ordenador huésped y realizar tareas como si estuviera trabajando directamente en ese ordenador.
jueves, 10 de marzo de 2011
Que es un Servidor ?
En informática, un servidor es un tipo de software que realiza ciertas tareas en nombre de los usuarios. El término servidor ahora también se utiliza para referirse al ordenador físico en el cual funciona ese software, una máquina cuyo propósito es proveer datos de modo que otras máquinas puedan utilizar esos datos.
Este uso dual puede llevar a confusión. Por ejemplo, en el caso de un servidor web, este término podría referirse a la máquina que almacena y maneja los sitios web, y en este sentido es utilizada por las compañías que ofrecen hosting o hospedaje. Alternativamente, el servidor web podría referirse al software, como el servidor de http de Apache, que funciona en la máquina y maneja la entrega de los componentes de los páginas web como respuesta a peticiones de los navegadores de los clientes.
Los archivos para cada sitio de Internet se almacenan y se ejecutan en el servidor. Hay muchos servidores en Internet y muchos tipos de servidores, pero comparten la función común de proporcionar el acceso a los archivos y servicios.
Un servidor sirve información a los ordenadores que se conecten a él. Cuando los usuarios se conectan a un servidor pueden acceder a programas, archivos y otra información del servidor.
En la web, un servidor web es un ordenador que usa el protocolo http para enviar páginas web al ordenador de un usuario cuando el usuario las solicita.
Los servidores web, servidores de correo y servidores de bases de datos son a lo que tiene acceso la mayoría de la gente al usar Internet.
Algunos servidores manejan solamente correo o solamente archivos, mientras que otros hacen más de un trabajo, ya que un mismo ordenador puede tener diferentes programas de servidor funcionando al mismo tiempo.
Los servidores se conectan a la red mediante una interfaz que puede ser una red verdadera o mediante conexión vía línea telefónica o digital
Este uso dual puede llevar a confusión. Por ejemplo, en el caso de un servidor web, este término podría referirse a la máquina que almacena y maneja los sitios web, y en este sentido es utilizada por las compañías que ofrecen hosting o hospedaje. Alternativamente, el servidor web podría referirse al software, como el servidor de http de Apache, que funciona en la máquina y maneja la entrega de los componentes de los páginas web como respuesta a peticiones de los navegadores de los clientes.
Los archivos para cada sitio de Internet se almacenan y se ejecutan en el servidor. Hay muchos servidores en Internet y muchos tipos de servidores, pero comparten la función común de proporcionar el acceso a los archivos y servicios.
Un servidor sirve información a los ordenadores que se conecten a él. Cuando los usuarios se conectan a un servidor pueden acceder a programas, archivos y otra información del servidor.
En la web, un servidor web es un ordenador que usa el protocolo http para enviar páginas web al ordenador de un usuario cuando el usuario las solicita.
Los servidores web, servidores de correo y servidores de bases de datos son a lo que tiene acceso la mayoría de la gente al usar Internet.
Algunos servidores manejan solamente correo o solamente archivos, mientras que otros hacen más de un trabajo, ya que un mismo ordenador puede tener diferentes programas de servidor funcionando al mismo tiempo.
Los servidores se conectan a la red mediante una interfaz que puede ser una red verdadera o mediante conexión vía línea telefónica o digital
Monitor CRT: Etapas
El monitor es uno de los elementos primordiales para poder realizar las tareas básicas del computador y físicamente su estructura es similar a la de un televisor.
El monitor presenta seis etapas las cuales son:
ENTRADA DE CORRIENTE Y FUENTE DE ALIMENTACIÓN
Dentro de esta se presentan las siguientes etapas (Conector o toma de corriente de entrada, Filtros para ruidos de línea, Puente rectificador y filtrado, fuente secundaria, fuente primaria y salidas de voltaje secundario y filtrado).
CIRCUITO DE BARRIDO VERTICAL
Se identifica porque trae un chip de potencia (circuito integrado) montado en un disipador de calor y cerca de la fuente de alimentación
CIRCUITO DE BARRIDO HORIZONTAL Y ALTO VOLTAJE
Este se encuentra al lado derecho del monitor y se identifica por el disipador de calor más grande; generalmente dentro de este disipador se encuentra el flyback.
CIRCUITO PREAMPLIFICADOR Y SALIDA DE VIDEO
Se encuentra ubicado por lo general en la tarjeta donde esta adherida la base con que se conecta el TRC, aunque en algunos monitores el preamplificador de video se encuentra en la tarjeta principal al lado derecho, adelante o atrás de la salida horizontal.
CHIP OSCILADOR VERTICAL Y HORIZONTAL
Se encuentra ubicado en la parte delantera de la tarjeta principal ya sea a la derecha o a la izquierda. Para reconocerlo, se debe leer el número de identificación.
CHIP PROCESADOR DE SINCRONISMOS
Para localizarlo se debe hacer con la siguiente referencia 74LS86 (TTL).
¿COMO DESCARGAR UNA PANTALLA?
Para descargar una pantalla debemos contar con los siguientes materiales:
Destornillador de pala o estrella
Caimanes
Lo primero que se debe hacer es verificar que el monitor este apagado y totalmente desconectado.
Luego se conecta un extremo de los caimanes al destornillador y el otro al chasis del monitor; se introduce la punta del destornillador en el capuchón hasta que toque unos alambres que esta tiene.
El monitor presenta seis etapas las cuales son:
ENTRADA DE CORRIENTE Y FUENTE DE ALIMENTACIÓN
Dentro de esta se presentan las siguientes etapas (Conector o toma de corriente de entrada, Filtros para ruidos de línea, Puente rectificador y filtrado, fuente secundaria, fuente primaria y salidas de voltaje secundario y filtrado).
CIRCUITO DE BARRIDO VERTICAL
Se identifica porque trae un chip de potencia (circuito integrado) montado en un disipador de calor y cerca de la fuente de alimentación
CIRCUITO DE BARRIDO HORIZONTAL Y ALTO VOLTAJE
Este se encuentra al lado derecho del monitor y se identifica por el disipador de calor más grande; generalmente dentro de este disipador se encuentra el flyback.
CIRCUITO PREAMPLIFICADOR Y SALIDA DE VIDEO
Se encuentra ubicado por lo general en la tarjeta donde esta adherida la base con que se conecta el TRC, aunque en algunos monitores el preamplificador de video se encuentra en la tarjeta principal al lado derecho, adelante o atrás de la salida horizontal.
CHIP OSCILADOR VERTICAL Y HORIZONTAL
Se encuentra ubicado en la parte delantera de la tarjeta principal ya sea a la derecha o a la izquierda. Para reconocerlo, se debe leer el número de identificación.
CHIP PROCESADOR DE SINCRONISMOS
Para localizarlo se debe hacer con la siguiente referencia 74LS86 (TTL).
¿COMO DESCARGAR UNA PANTALLA?
Para descargar una pantalla debemos contar con los siguientes materiales:
Destornillador de pala o estrella
Caimanes
Lo primero que se debe hacer es verificar que el monitor este apagado y totalmente desconectado.
Luego se conecta un extremo de los caimanes al destornillador y el otro al chasis del monitor; se introduce la punta del destornillador en el capuchón hasta que toque unos alambres que esta tiene.
diferentes tipos de Diagramas de bloques
Fuente de alimentacion para tubo fluorescente DC a AC
Fuente de alimentacion con una salida de corriente continua
Fuente Conmutada
Diagrama de Bloques de Fuentes
Este se divide en:
- Transformador
- rectificador
- Filtro
- Regulador
Transformador de entrada
El trasformador de entrada reduce la tensión de red (generalmente 220 o 120 V) a otra tensión mas adecuada para ser tratada. Solo es capaz de trabajar con corrientes alternas. esto quiere decir que la tensión de entrada será alterna y la de salida también.
Consta de dos arrollamientos sobre un mismo núcleo de hierro, ambos arrollamientos, primario y secundario, son completamente independientes y la energía eléctrica se transmite del primario al secundario en forma de energía magnética a través del núcleo. el esquema de un transformador simplificado es el siguiente:
Rectificador a diodos
El rectificador es el que se encarga de convertir la tensión alterna que sale del transformador en tensión continua. Para ello se utilizan diodos. Un diodo conduce cuando la tensión de su ánodo es mayor que la de su cátodo. Es como un interruptor que se abre y se cierra según la tensión de sus terminales:
El rectificador se conecta después del transformador, por lo tanto le entra tensión alterna y tendrá que sacar tensión continua, es decir, un polo positivo y otro negativo:
La tensión Vi es alterna y senoidal, esto quiere decir que a veces es positiva y otras negativa. En un osciloscopio veríamos esto:
La tensión máxima a la que llega Vi se le llama tensión de pico y en la gráfica figura como Vmax. la tensión de pico no es lo mismo que la tensión eficaz pero estan relacionadas, Por ejemplo, si compramos un transformador de 6 voltios son 6 voltios eficaces, estamos hablando de Vi.
El Condensador Electrolítico o filtro.
A la hora de diseñar una fuente de alimentación, hay que tener en cuenta algunos factores, uno de ellos es la corriente que se le va pedir, ya que éste es, el factor más importante después de la tensión. Para determinar el valor del capacitor electrolítico que se ha de aplicar a la salida del puente rectificador en doble onda, para alisar la corriente continua; el capacitor que por experiencia hemos usado esta sobre los 2.000 uF por Amper de salida y la tensión del doble del valor superior estándar al requerido, o sea, según esto, para una fuente de 1'5 A a 15 V, el capacitor electrolítico debe ser al menos de 3.000 uF/35V.
· Como se ha mencionado la tensión del capacitor, se debe sobre dimensionar, ésta debe ser al menos diez unidades mayor que la tensión que se recoja en el secundario del transformador o la más aproximada a ésta por encima (estándar en los capacitores). Este es el margen de seguridad exigible, ya que en muchas ocasiones los valores de tensión a los que se exponen no sólo depende de la tensión nominal, también hay tensiones parásitas que pueden perforar el dieléctrico, en caso de ser muy ajustada la tensión de trabajo y máxime si estamos tratando con una fuente balanceada, este es otro caso.
Una vez la señal esta rectificada, obtenemos una forma de onda que no es precisamente continua. Para poner eliminar la ondulación, y dejar la tensión lo más continua posible, filtraremos la señal utilizando uno o más condensadores en paralelo. En la figura 7 se puede apreciar como queda esta señal una vez filtrada.
La figura muestra la conexión básica de un regulador de voltaje de CI de tres terminales con una carga. El regulador de voltaje fijo cuenta con un voltaje DC de entrada no regulado Vi, aplicado a una terminal de entrada, un voltaje DC de salida regulado Vo, en una segunda terminal, y la tercera terminal conectada a tierra. Para un regulador seleccionado, la especificaciones del dispositivo de CI listan un rango de voltaje sobre el cual puede variar el voltaje de entrada para mantener un voltaje de salida regulado obre un rango de corriente de carga. Las especificaciones también listan la cantidad de cambio de voltaje de salida que resulta debido a un cambio de corriente de carga (regulación de carga) o en el voltaje de entrada(regulación de línea).
- Transformador
- rectificador
- Filtro
- Regulador
Transformador de entrada
El trasformador de entrada reduce la tensión de red (generalmente 220 o 120 V) a otra tensión mas adecuada para ser tratada. Solo es capaz de trabajar con corrientes alternas. esto quiere decir que la tensión de entrada será alterna y la de salida también.
Consta de dos arrollamientos sobre un mismo núcleo de hierro, ambos arrollamientos, primario y secundario, son completamente independientes y la energía eléctrica se transmite del primario al secundario en forma de energía magnética a través del núcleo. el esquema de un transformador simplificado es el siguiente:
Rectificador a diodos
El rectificador es el que se encarga de convertir la tensión alterna que sale del transformador en tensión continua. Para ello se utilizan diodos. Un diodo conduce cuando la tensión de su ánodo es mayor que la de su cátodo. Es como un interruptor que se abre y se cierra según la tensión de sus terminales:
El Condensador Electrolítico o filtro.
A la hora de diseñar una fuente de alimentación, hay que tener en cuenta algunos factores, uno de ellos es la corriente que se le va pedir, ya que éste es, el factor más importante después de la tensión. Para determinar el valor del capacitor electrolítico que se ha de aplicar a la salida del puente rectificador en doble onda, para alisar la corriente continua; el capacitor que por experiencia hemos usado esta sobre los 2.000 uF por Amper de salida y la tensión del doble del valor superior estándar al requerido, o sea, según esto, para una fuente de 1'5 A a 15 V, el capacitor electrolítico debe ser al menos de 3.000 uF/35V.
· Como se ha mencionado la tensión del capacitor, se debe sobre dimensionar, ésta debe ser al menos diez unidades mayor que la tensión que se recoja en el secundario del transformador o la más aproximada a ésta por encima (estándar en los capacitores). Este es el margen de seguridad exigible, ya que en muchas ocasiones los valores de tensión a los que se exponen no sólo depende de la tensión nominal, también hay tensiones parásitas que pueden perforar el dieléctrico, en caso de ser muy ajustada la tensión de trabajo y máxime si estamos tratando con una fuente balanceada, este es otro caso.
Una vez la señal esta rectificada, obtenemos una forma de onda que no es precisamente continua. Para poner eliminar la ondulación, y dejar la tensión lo más continua posible, filtraremos la señal utilizando uno o más condensadores en paralelo. En la figura 7 se puede apreciar como queda esta señal una vez filtrada.
Reguladores de voltaje de CI
Los reguladores de voltaje comprenden una clase de CIs muy utilizados. Lo reguladores en circuitos integrados contienen los circuitos de la fuente de referencia, el amplificador comparador, el dispositivo de control y la protección contra la sobrecarga, todo en un CI. A pesar de que la construcción interna de un CI es un tanto distinta de la descrita para los circuitos reguladores de voltaje discretos, la operación externa es muy similar. La unidades de CI ofrecen la regulación de un voltaje fijo positivo o negativo o de un voltaje ajustable.
Reguladores de voltaje de tres terminales
Los reguladores de voltaje comprenden una clase de CIs muy utilizados. Lo reguladores en circuitos integrados contienen los circuitos de la fuente de referencia, el amplificador comparador, el dispositivo de control y la protección contra la sobrecarga, todo en un CI. A pesar de que la construcción interna de un CI es un tanto distinta de la descrita para los circuitos reguladores de voltaje discretos, la operación externa es muy similar. La unidades de CI ofrecen la regulación de un voltaje fijo positivo o negativo o de un voltaje ajustable.
Reguladores de voltaje de tres terminales
La figura muestra la conexión básica de un regulador de voltaje de CI de tres terminales con una carga. El regulador de voltaje fijo cuenta con un voltaje DC de entrada no regulado Vi, aplicado a una terminal de entrada, un voltaje DC de salida regulado Vo, en una segunda terminal, y la tercera terminal conectada a tierra. Para un regulador seleccionado, la especificaciones del dispositivo de CI listan un rango de voltaje sobre el cual puede variar el voltaje de entrada para mantener un voltaje de salida regulado obre un rango de corriente de carga. Las especificaciones también listan la cantidad de cambio de voltaje de salida que resulta debido a un cambio de corriente de carga (regulación de carga) o en el voltaje de entrada(regulación de línea).
Tipos de transformadores
Transformadores Secos Encapsulados en Resina Epoxi.
Descripción:
Se utilizan en interior para distribución de energía eléctrica en media tensión, en lugares donde los espacios reducidos y los requerimientos de seguridad en caso de incendio imposibilitan la utilización de transformadores refrigerados en aceite. Son de aplicación en grandes edificios, hospitales, industrias, minería, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.
Características Generales:
Su principal característica es que son refrigerados en aire con aislamiento clase F, utilizándose resina epoxi como medio de protección de los arrollamientos, siendo innecesario cualquier mantenimiento posterior a la instalación. Se fabrican en potencias normalizadas desde 100 hasta 2500 kVA, tensiones primarias de 13.2, 15, 25, 33 y 35 kV y frecuencias de 50 y 60 Hz.
El transformador de núcleo distribuido.
Descripción:
Tiene un núcleo central y cuatro ramas exteriores. Se denomina transformadores de distribución, generalmente los transformadores de potencias iguales o inferiores a 500 kVA y de tensiones iguales o inferiores a 67 000 V, tanto monofásicos como trifásicos. Aunque la mayoría de tales unidades están proyectadas para montaje sobre postes, algunos de los tamaños de potencia superiores, por encima de las clases de 18 kV, se construyen para montaje en estaciones o en plataformas. Las aplicaciones típicas son para alimentar a granjas, residencias, edificios o almacenes públicos, talleres y centros comerciales.
El transformador de núcleo arrollado.
Descripción:
El núcleo consiste en una tira de hierro arrollado en forma de espiral en torno a una bobina preformada.
Los transformadores se pueden refrigerar con circulación natural o forzada de aire, pero su tensión nominal viene limitada por la baja rigidez dieléctrica del aire. El aire (o el Askerol o Pyranol) sirve tanto para aislante como para refrigerante. Los transformadores se pueden refrigerar mediante circulación natural o forzada en aceite. Para aumentar la superficie disipadora del calor, se sueldan los tubos de la cubierta o se empernan radiadores a ella. Para gobernar la tensión y la fase, algunos transformadores están equipados de mecanismos de tomas variables. Cuando se eleva la temperatura del transformador a causa de la carga, el aire o gas que se halle dentro del transformador se dilata y es expulsado; cuando se enfría el transformador, se contrae el aire o gas y penetra aire del exterior que contiene oxigeno y humedad. A este efecto se le da el nombre de respiración. La humedad y el oxigeno deterioran el sistema y ensucian el aceite. Para evitar esto, se emplea nitrógeno y un respirador elimina el oxigeno y la humedad del aire que penetra. Un pequeño tanque de expansión, llamado conservador, montado sobre la cubierta del transformador, reduce mucho la superficie del aceite expuesta al gas.
Los transformadores Auto Protegidos.
Aplicaciones
El transformador incorpora componentes para protección del sistema de distribución contra sobrecargas, corto-circuitos en la red secundaria y fallas internas en el transformador, para esto posee fusibles de alta tensión y disyuntor de baja tensión, montados internamente en el tanque, fusibles de alta tensión y disyuntor de baja tensión. Para protección contra sobretensiones el transformador está provisto de dispositivo para fijación de pararrayos externos en el tanque.
Características
Potencia: 45 a 150KVA
Alta Tensión: 15 o 24,2KV
Baja Tensión: 380/220 o 220/127V
El transformador de núcleo.
Descripción:
Los devanados rodean al núcleo. Éste está constituido por láminas rectangulares o en forma de L que se ensamblan y solapan alternativamente en capas adyacentes.
En los transformadores trifásico de núcleo hay tres núcleos unidos por sus partes superior e inferior mediante un yugo y sobre cada núcleo se devanan el primario y el secundario de cada fase. Este dispositivo es posible porque, en todo momento, la suma de los flujos es nula. Invirtiendo las conexiones de las bobinas centrales en el transformador trifásico acorazado, las secciones de los núcleos entre las ventanas es igual al valor que se obtendría sin invertir las conexiones, divididas por raíz de 3. El transformador trifásico mas compacto y ligero que los tres transformadores monofásicos equivalentes, pero disminuye la flexibilidad del sistema. En un auto transformador, parte del devanado es común a primario y secundario. Tan solo se transforma una parte de la potencia, yendo la restante de la carga por conducción. Cuando la razón de transformación es próxima ala unidad o es pequeña, se ahorra mucho material y pérdidas adoptando este sistema en vez del transformador clásico aparente.
Los transformadores Rurales
Descripción:
Están diseñados para instalación monoposte en redes de electrificación suburbanas monofilares, bifilares y trifilares, de 7.6, 13.2 y 15 kV.
En redes trifilares se pueden utilizar transformadores trifásicos o como alternativa 3 monofásicos.
Descripción:
Se utilizan en interior para distribución de energía eléctrica en media tensión, en lugares donde los espacios reducidos y los requerimientos de seguridad en caso de incendio imposibilitan la utilización de transformadores refrigerados en aceite. Son de aplicación en grandes edificios, hospitales, industrias, minería, grandes centros comerciales y toda actividad que requiera la utilización intensiva de energía eléctrica.
Características Generales:
Su principal característica es que son refrigerados en aire con aislamiento clase F, utilizándose resina epoxi como medio de protección de los arrollamientos, siendo innecesario cualquier mantenimiento posterior a la instalación. Se fabrican en potencias normalizadas desde 100 hasta 2500 kVA, tensiones primarias de 13.2, 15, 25, 33 y 35 kV y frecuencias de 50 y 60 Hz.
El transformador de núcleo distribuido.
Descripción:
Tiene un núcleo central y cuatro ramas exteriores. Se denomina transformadores de distribución, generalmente los transformadores de potencias iguales o inferiores a 500 kVA y de tensiones iguales o inferiores a 67 000 V, tanto monofásicos como trifásicos. Aunque la mayoría de tales unidades están proyectadas para montaje sobre postes, algunos de los tamaños de potencia superiores, por encima de las clases de 18 kV, se construyen para montaje en estaciones o en plataformas. Las aplicaciones típicas son para alimentar a granjas, residencias, edificios o almacenes públicos, talleres y centros comerciales.
El transformador de núcleo arrollado.
Descripción:
El núcleo consiste en una tira de hierro arrollado en forma de espiral en torno a una bobina preformada.
Los transformadores se pueden refrigerar con circulación natural o forzada de aire, pero su tensión nominal viene limitada por la baja rigidez dieléctrica del aire. El aire (o el Askerol o Pyranol) sirve tanto para aislante como para refrigerante. Los transformadores se pueden refrigerar mediante circulación natural o forzada en aceite. Para aumentar la superficie disipadora del calor, se sueldan los tubos de la cubierta o se empernan radiadores a ella. Para gobernar la tensión y la fase, algunos transformadores están equipados de mecanismos de tomas variables. Cuando se eleva la temperatura del transformador a causa de la carga, el aire o gas que se halle dentro del transformador se dilata y es expulsado; cuando se enfría el transformador, se contrae el aire o gas y penetra aire del exterior que contiene oxigeno y humedad. A este efecto se le da el nombre de respiración. La humedad y el oxigeno deterioran el sistema y ensucian el aceite. Para evitar esto, se emplea nitrógeno y un respirador elimina el oxigeno y la humedad del aire que penetra. Un pequeño tanque de expansión, llamado conservador, montado sobre la cubierta del transformador, reduce mucho la superficie del aceite expuesta al gas.
Los transformadores Auto Protegidos.
Aplicaciones
El transformador incorpora componentes para protección del sistema de distribución contra sobrecargas, corto-circuitos en la red secundaria y fallas internas en el transformador, para esto posee fusibles de alta tensión y disyuntor de baja tensión, montados internamente en el tanque, fusibles de alta tensión y disyuntor de baja tensión. Para protección contra sobretensiones el transformador está provisto de dispositivo para fijación de pararrayos externos en el tanque.
Características
Potencia: 45 a 150KVA
Alta Tensión: 15 o 24,2KV
Baja Tensión: 380/220 o 220/127V
El transformador de núcleo.
Descripción:
Los devanados rodean al núcleo. Éste está constituido por láminas rectangulares o en forma de L que se ensamblan y solapan alternativamente en capas adyacentes.
En los transformadores trifásico de núcleo hay tres núcleos unidos por sus partes superior e inferior mediante un yugo y sobre cada núcleo se devanan el primario y el secundario de cada fase. Este dispositivo es posible porque, en todo momento, la suma de los flujos es nula. Invirtiendo las conexiones de las bobinas centrales en el transformador trifásico acorazado, las secciones de los núcleos entre las ventanas es igual al valor que se obtendría sin invertir las conexiones, divididas por raíz de 3. El transformador trifásico mas compacto y ligero que los tres transformadores monofásicos equivalentes, pero disminuye la flexibilidad del sistema. En un auto transformador, parte del devanado es común a primario y secundario. Tan solo se transforma una parte de la potencia, yendo la restante de la carga por conducción. Cuando la razón de transformación es próxima ala unidad o es pequeña, se ahorra mucho material y pérdidas adoptando este sistema en vez del transformador clásico aparente.
Los transformadores Rurales
Descripción:
Están diseñados para instalación monoposte en redes de electrificación suburbanas monofilares, bifilares y trifilares, de 7.6, 13.2 y 15 kV.
En redes trifilares se pueden utilizar transformadores trifásicos o como alternativa 3 monofásicos.
Transformadores
el transformador es un aparato que debe su funcionamiento al acoplamiento magnético de bobinas conductoras. Está formado por un núcleo o circuito magnético sobre el que se arrollaban las bobinas conductora. De esta manera existen dos bobinas (supuesto transformador monofásico). Una llamada PRIMARIO o inductora y otra llamada SECUNDARIO o inducida. En el trafo ideal las perdidas en el circuito magnético son nulas y por tanto la energía (o para el caso la potencia) se transfiere de primario a secundario integramente gracias al flujo magnético que las une. ¿Cual es, pues, su utilidad? Lo curioso es que manteniendo la potencia varía la tensión y la intensidad a un lado y otro del trafo. ¿En que relación? Pues en la relación de las espiras. Si el primario tienes el doble de vueltas de hilo que la segunda la tensión inducida en el secundario será la mitad que la del inductor. Por supuesto la relación de las corrientes es justo al revés.
El transformador es un aparato que realiza una función muy poco vistosa –no
realiza ningún trabajo mecánico (salvo vibrar)– pero en cambio sí muy útil para el
transporte de la energía eléctrica. La función de los transformadores es la de cambiar los
parámetros de la energía eléctrica. De forma tal, que no sea preciso generar, transportar
y consumir la energía a una misma tensión.
El primer sistema de distribución de electricidad lo puso en servicio Edison, en
Nueva York, en el año 1882. Se trataba de una pequeña central eléctrica que
suministraba corriente continua a 120V. Esta tensión tan baja requería que por los
cables circulasen grandes corrientes, lo que daba lugar a enormes caídas de tensión y
enormes pérdidas. De modo que en la práctica una central sólo podía alimentar a una
manzana de edificios.
La invención del transformador y los desarrollos de las fuentes de corriente
alterna, resolvieron los graves problemas que tenía la distribución de energía eléctrica
en corriente continua.
Si se eleva por ejemplo en diez veces la tensión en la distribución, la corriente se
reduce justamente en esas diez veces, con lo que las caídas de tensión también se
reducen en ese factor, y las pérdidas en los cables en 100 veces (10
En los sistemas de generación modernos, la tensión oscila entre 15kV y 30kV, el
transporte se puede hacer hasta los 380kV, mientras que los consumos más usuales son
en 380V. La relación entre las tensiones de consumo y la de transporte puede llegar a
ser, por tanto, de 1000; con lo que las pérdidas en los cables de transporte se reducen un
millón de veces, respecto de las que se tendrían si el transporte se realizase en baja
tensión.
miércoles, 2 de marzo de 2011
Funcionamiento de un Transistor
Para interpretar los esquemas es muy importante saber con detalle el funcionamiento del transistor. Para ello es conveniente ver como se comporta de acuerdo con la corriente de base, que es la principal particularidad de este dispositivo electrónico.
En la imagen seguimos con un transistor de tipo NPN, pero sería lo mismo hacer la prueba con el otro tipo de transistor, el PNP, pero habría que hacerlo con las conexiones invertidas para ese caso. En esa imagen va sernos de gran utilidad el potenciómetro (P) que se aprecia en la parte baja y también el miliamperímetro (A) que nos indicará el valor de la corriente que circulará por el colector. Aseguramos de que hemos hecho bien las conexiones, es decir, el negativo de la batería al cristal N emisor, el positivo al colector; y en lo que respecta a la base con su conexión positiva por ser cristal P. En esa imagen que vimos tenemos el potenciómetro a cero, de modo que su alta resistencia impide el paso de la corriente a la base y el transistor no conduce corriente
Cuando accionamos el cursor del potenciómetro y disminuimos la resistencia del circuito, como se ve en la siguiente imagen; dando paso a una intensidad de corriente (IB) de, por ejemplo 0,1 mA, la corriente pasa a alimentar la base y observamos que el miliamperímetro conectado en serie con el colector mueve su aguja y causa un paso de corriente de 10 mA. Si accionamos el potenciómetro de modo que pase la máxima corriente posible, la aguja del miliamperímetro también delata el aumento del paso de corriente de colector. Entonces deducimos que la corriente de base, cuanto más intensa es, más intensa permite que sea la corriente del colector. De ahí sacamos una importante característica del transistor, y es que se puede regular la corriente de paso por el mismo, por el hecho de establecer una determinada corriente de base. En el ejemplo anterior vimos que con una corriente de 0,1 mA puede controlarse otra corriente de 10 mA, es decir, una corriente 10/0,1 = 100 veces superior.
En la imagen seguimos con un transistor de tipo NPN, pero sería lo mismo hacer la prueba con el otro tipo de transistor, el PNP, pero habría que hacerlo con las conexiones invertidas para ese caso. En esa imagen va sernos de gran utilidad el potenciómetro (P) que se aprecia en la parte baja y también el miliamperímetro (A) que nos indicará el valor de la corriente que circulará por el colector. Aseguramos de que hemos hecho bien las conexiones, es decir, el negativo de la batería al cristal N emisor, el positivo al colector; y en lo que respecta a la base con su conexión positiva por ser cristal P. En esa imagen que vimos tenemos el potenciómetro a cero, de modo que su alta resistencia impide el paso de la corriente a la base y el transistor no conduce corriente
Transistores
El transistor, inventado en 1951, es el componente electronico estrella, pues inicio una autentica revolucion en la electronica que ha superado cualquier prevision inicial.
Con el transistor vino la miniaturizacion de los componentes y se llego al descubrimiento de los circuitos integrados, en los que se colocan, en pocos milimetros cuadrados, miles de transistores. Estos circuitos constituyen el origen de los microprocesadores y, por lo tanto, de los ordenadores actuales.
Por otra parte, la sustitucion en los montajes electronicos de las clasicas y antiguas valvulas de vacio por los transistores, reduce al maximo las perdidas de calor de los equipos.
Un transistor es un componente que tiene, basicamente, dos funciones:dos funciones:
- Deja pasar o corta senales electricas a partir de una PEQUENA senal de mando.Deja pasar o corta senales electricas a partir de una PEQUENA señal de mando.
- Funciona como un elemento AMPLIFICADOR de señales.Funciona como un elemento AMPLIFICADOR de señales.
Transistor bipolar
Consta de tres cristales semiconductores (usualmente de silicio) unidos entre si. Segun como
se coloquen los cristales hay dos tipos basicos de transistores bipolares.
- Transistor NPN: en este caso un cristal P esta situado entre dos cristales N. Son los mas
comunes.Transistor NPN: en este caso un cristal P esta situado entre dos cristales N. Son los mas comunes.
- Transistor PNP: en este caso un cristal N esta situado entre dos cristales P La capa de en medio es mucho mas estrecha que las otras dos.Transistor PNP: en este caso un cristal N esta situado entre dos cristales P.
Polarización del transistor
Se entiende por polarizacion del transistor las conexiones adecuadas que hay que realizar conconexiones adecuadas que hay que realizar conconexiones adecuadas que hay que realizar conconexiones adecuadas que hay que realizar con
corriente continua para que pueda funcionar correctamente. Si se conectan dos baterias al transistor como se ve en la figura, es decir, con la union PN de la base-emisor polarizada directamente y la union PN de la
base-colector polarizado inversamente. Siempre que la tension de la baseemisor supere 0,7 V, diremos que el transistor esta polarizado, es decir, que funciona correctamente.
Con el transistor vino la miniaturizacion de los componentes y se llego al descubrimiento de los circuitos integrados, en los que se colocan, en pocos milimetros cuadrados, miles de transistores. Estos circuitos constituyen el origen de los microprocesadores y, por lo tanto, de los ordenadores actuales.
Por otra parte, la sustitucion en los montajes electronicos de las clasicas y antiguas valvulas de vacio por los transistores, reduce al maximo las perdidas de calor de los equipos.
Un transistor es un componente que tiene, basicamente, dos funciones:dos funciones:
- Deja pasar o corta senales electricas a partir de una PEQUENA senal de mando.Deja pasar o corta senales electricas a partir de una PEQUENA señal de mando.
- Funciona como un elemento AMPLIFICADOR de señales.Funciona como un elemento AMPLIFICADOR de señales.
Transistor bipolar
Consta de tres cristales semiconductores (usualmente de silicio) unidos entre si. Segun como
se coloquen los cristales hay dos tipos basicos de transistores bipolares.
- Transistor NPN: en este caso un cristal P esta situado entre dos cristales N. Son los mas
comunes.Transistor NPN: en este caso un cristal P esta situado entre dos cristales N. Son los mas comunes.
- Transistor PNP: en este caso un cristal N esta situado entre dos cristales P La capa de en medio es mucho mas estrecha que las otras dos.Transistor PNP: en este caso un cristal N esta situado entre dos cristales P.
La capa de en medio es mucho mas estrecha que lasotras dos.
Polarización del transistor
Se entiende por polarizacion del transistor las conexiones adecuadas que hay que realizar conconexiones adecuadas que hay que realizar conconexiones adecuadas que hay que realizar conconexiones adecuadas que hay que realizar con
corriente continua para que pueda funcionar correctamente. Si se conectan dos baterias al transistor como se ve en la figura, es decir, con la union PN de la base-emisor polarizada directamente y la union PN de la
base-colector polarizado inversamente. Siempre que la tension de la baseemisor supere 0,7 V, diremos que el transistor esta polarizado, es decir, que funciona correctamente.
Tipos de Diodo
DIODOS RECTIFICADORES DE 1/2 ONDA
Proceso de rectificaciónLa corriente y voltaje que las compañías distribuyen a nuestras casas, comercios u otros es corriente alterna.
Para que los artefactos electrónicos que allí tenemos puedan funcionar adecuadamente, la corriente alterna debe de convertirse en corriente continua.
Para realizar esta operación se utilizan diodos semiconductores que conforman circuitos rectificadores. Inicialmente se reduce el voltaje de la red (110 / 220 voltios AC u otro) a uno más bajo como 12 o 15 Voltios AC con ayuda de un transformador. A la salida del transformador se pone el circuito rectificador.
La tensión en el secundario del transformador es alterna, y tendrá un semiciclo positivo y uno negativo
Polarización del diodo en sentido directoDurante el semiciclo positivo el diodo queda polarizado en directo, permitiendo el paso de la corriente a través de él.
Si el diodo es considerado como ideal, este se comporta como un cortocircuito, entonces toda la tensión del secundario aparecerá en la resistencia de carga.
Polarización del diodo en sentido inversoDurante el semiciclo negativo, la corriente entregada por el transformador querrá circular en sentido opuesto a la flecha del diodo. Si el diodo es considerado ideal entonces este actúa como un circuito abierto y no habrá flujo de corriente.
La forma de onda de salida de un rectificador de 1/2 onda será como se muestra en la siguiente figura
DIODO RECTIFICADOR DE ONDA COMPLETA
Cuando hablamos de punto medio, nos referimos a que el transformador tiene tres salidas en el secundario, es decir, un secundario doble con toma central. En el circuito representado, se rectifican los semiciclos positivos de una señal alterna. El semiciclo positivo irá alternándose entre las dos salidas del transformador, sin contar con el punto medio. Cuando el semiciclo positivo se encuentre en la parte superior del transformador actuará el diodo de arriba; cuando el semiciclo positivo se encuentre en la parte de abajo del transformador actuará el diodo de abajo.
La relación existente entre tensiones e intensidades de entrada y salida es:
Vd = 0,4* Vvy Id = 1,2* Iv.
Este circuito se utiliza poco porque el transformador sale menos económico, de todos modos, en el caso de que se utilice solo se hace con circuitos baja potencia.
DIODO ZENER
El diodo zener es un tipo especial de diodo, que siempre se utiliza polarizado inversamente.
Recordar que los diodos comunes, como el diodo rectificador (en donde se aprovechan sus características de polarización directa y polarización inversa), conducen siempre en el sentido de la flecha.
En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo zener se polariza en sentido directo se comporta como un diodo rectificador común.
Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales un voltaje constante.
 |
| En el gráfico se ve el símbolo de diodo zener (A - ánodo, K - cátodo) y el sentido de la corriente para que funcione en la zona operativa Se analizará el diodo Zener, no como un elemento ideal, si no como un elemento real y se debe tomar en cuenta que cuando éste se polariza en modo inverso si existe una corriente que circula en sentido contrario a la flecha del diodo, pero de muy poco valor. |
La capacidad que alcanza el capacitor que se forma, es del orden de los pico o nanofaradios.
Cuando varía la tensión de polarización inversa aplicada al diodo, aumenta o disminuye de igual forma la zona de deplexión. En un diodo, esto equivale a acercar o alejar las placas de un capacitor.
Los diodos varicap se controlan mediante la tensión que se les aplica; por lo que el cambio de capacidad se puede hacer mediante otro circuito de control, ya sea digital o analógico.
Las aplicaciones de los varicap son la mayoría de las veces en circuitos resonantes, los cuales permiten seleccionar una señal de una frecuencia específica, de entre muchas señales de diferentes valores.
A diferencia del diodo semiconductor normal que tiene una unión P–N, el diodo schottky tiene una unión Metal-N.
Estos diodos se caracterizan por su velocidad de conmutación, una baja caída de Voltaje uando están polarizados en directo (típicamente de 0.25 a 0.4 voltios).
El diodo Schottky está más cerca del diodo ideal que el diodo semiconductoromún pero tiene algunas características que hacen imposible su utilización en aplicaciones de potencia.
Estas son:
El diodo Schottky está más cerca del diodo ideal que el diodo semiconductoromún pero tiene algunas características que hacen imposible su utilización en aplicaciones de potencia.
El diodo Schottky tiene poca capacidad de conducción de corriente en directo (en sentido de la flecha).
Esta característica no permiten que sea utilizado como diodo rectificador. Hay procesos de rectificación (por ejemplo fuentes de alimentación) en que la cantidad de corriente que tienen que conducir en sentido directo es bastante grande.- El diodo Schottky no acepta grandes voltajes que lo polaricen inversamente (VCRR).
El proceso de rectificación antes mensionado también requiere que la tensión inversa que tiene que soportar el diodo sea grande.
DIODO TUNEL
El diodo Tunnel se comporta de una manera muy interesante conforme se le va aumentando una tensióntensióntensióntensión aplicada en sentido directo.
- Cuando se aplica una pequeña tensión, el diodo tunnel empieza a conducir (la corriente empieza a fluir).
- Si se sigue aumentando esta tensión la corriente aumentará hasta llegar un punto después del cual la corriente disminuye.
- La corriente continuará disminuyendo hasta llegar al punto mínimo de un "valle" y ....
- Después volverá a incrementarse. En esta ocasión la corriente continuará aumentando conforme aumenta la tensión.
Si alguna vez ha visto, unas pequeñas luces de diferentes colores que se encienden y apagan, en algún circuito electrónico, ha visto los diodo LED en funcionamiento.

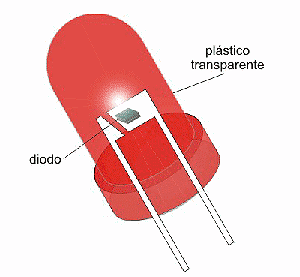

El LED es un tipo especial de diodo, que trabaja como un diodo común, pero que al ser atravesado por la corriente eléctrica, emite luz.
Existen diodos LED de varios colores que dependen del material con el cual fueron construidos. Hay de color rojo, verde, amarillo, ámbar, infrarrojo, entre otros.
Eléctricamente el diodo LED se comporta igual que un diodo de silicio o germanio.
Si se pasa una corriente a través del diodo semiconductor, se inyectan electrones y huecos en las regiones P y N, respectivamente.
Dependiendo de la magnitud de la corriente, hay recombinación de los portadores de carga (electrones y huecos). Hay un tipo de recombinaciones que se llaman recombinaciones radiantes (aquí la emisión de luz).
DIODO INFRAROJO
Los diodos infrarrojos (IRED) se emplean desde mediados del siglo XX en mandos a distancia de
televisores, habiéndose generalizado su uso en otros electrodomésticos como equipos de aire
acondicionado, equipos de música, etc. y en general para aplicaciones de control remoto, así como en
dispositivos detectores.
FOTODIODO
Visible o infrarroja. Para que su funcionamiento sea correcto se polariza inversamente, con lo que se
producirá una cierta circulación de corriente cuando sea excitado por la luz. Debido a su construcción,
los fotodiodos se comportan como células fotovoltaicas, es decir, en ausencia de luz exterior generan
una tensión muy pequeña con el positivo en el ánodo y el negativo en el cátodo. Esta corriente presente
en ausencia de luz recibe el nombre de corriente de oscuridad.fotodiodo es un semiconductor construido con una unión PN, sensible a la incidencia de la luz visible o infrarroja. Para que su funcionamiento sea correcto se polariza inversamente, con lo que se producirá una cierta circulación de corriente cuando sea excitado por la luz. Debido a su construcción, los fotodiodos se comportan como células fotovoltaicas, es decir, en ausencia de luz exterior generan una tensión muy pequeña con el positivo en el ánodo y el negativo en el cátodo. Esta corriente presente en ausencia de luz recibe el nombre de corriente de oscuridad.
Principio de funcionamiento
Un fotodiodo es una unión P-N o estructura P-I-N. Cuando una luz de suficiente energía llega al diodo,
excita un electrón dándole movimento y crea un hueco con carga positiva. Si la absorción ocurre en la
zona de agotamiento de la unión, o a una distancia de difusión de él, estos portadores son retirados de
la unión por el campo de la zona de agotamiento, produciendo una fotocorriente.
DIODO LASER
La palabra LASER proviene de las siglas en inglés: Light Amplification by Stimulated Emission of Radiation
que significa: Amplificación de luz por Emisión estimulada de radiación
Lo anterior se refiere a un extraño proceso cuántico, donde la luz característica emitida por electrones cuando pasan de un estado de alta energía a un estado de menor energía, estimulan a otros electrones para crear "saltos" similares.
Diodos
Al igual que los resistores o condensadores, los diodos disponen de dos terminales. Pero a diferencia de aquellos, en que ambos terminales se pueden intercambiar libremente al momento de conectarlos al resto del circuito, en los diodos cada terminal tiene un nombre propio, estando debidamente señalados en el componente. Existe una característica de no-linealidad que los hace asimétricos. Esto implica que no es lo mismo conectarlos al circuito del que forman parte de una u otra manera, por lo que cada terminal tiene un nombre particular.
Físicamente, un diodo consiste en la unión de dos materiales semiconductores, uno de tipo P y otro de tipo N, llamada comúnmente “unión PN”, a la que se han unido eléctricamente dos terminales. Al que se encuentra unido eléctricamente al cristal P, se le denomina ánodo, y se lo representa en los diagramas mediante la letra A; y el que es solidario con la zona N se lo llama cátodo, simbolizado por la letra K.
El diodo es un componente que se desarrollo como solución al problema de transformar corriente alterna en corriente continua, por lo que se encuentra presente en prácticamente cualquier fuente de alimentación. Dentro de esta función, se incluye la tarea indispensable que desempeñan en cualquier receptor de radio o TV: la detección o desmodulación.
Cuando ambos semiconductores en forma de cristal se unen, algunos electrones de la zona P se difunden hacia la zona N. Esta corriente de electrones provoca la aparición de cargas fijas a ambos lados de la unión, en una zona que recibe como nombres como “zona de deplexión” o “zona de carga espacial”. El espesor de esta zona ronda la media millonésima parte de un metro (1/2 micra), aunque en algunos diodos de construcción especial puede ser bastante mayor, dependiendo de la función que deba cumplir ese tipo de diodo en el circuito.
Físicamente, un diodo consiste en la unión de dos materiales semiconductores, uno de tipo P y otro de tipo N, llamada comúnmente “unión PN”, a la que se han unido eléctricamente dos terminales. Al que se encuentra unido eléctricamente al cristal P, se le denomina ánodo, y se lo representa en los diagramas mediante la letra A; y el que es solidario con la zona N se lo llama cátodo, simbolizado por la letra K.
El diodo es un componente que se desarrollo como solución al problema de transformar corriente alterna en corriente continua, por lo que se encuentra presente en prácticamente cualquier fuente de alimentación. Dentro de esta función, se incluye la tarea indispensable que desempeñan en cualquier receptor de radio o TV: la detección o desmodulación.
 |
| Simbolo y representacion del diodo |
 |
| Un diodo es esencialmente la union de P y N |
martes, 1 de marzo de 2011
Condensadores y Tipos
Es un componente electrónico que almacena cargas eléctricas para utilizarlas en un circuito en el momento adecuado.
Está compuesto, básicamente, por un par de armaduras separadas por un material aislante denominado dieléctrico. La capacidad de un condensador consiste en almacenar mayor o menor número de cargas cuando está sometido a tensión.
Tolerancia.- Diferencia entre las desviaciones, de capacidad, superiores o inferiores según el fabricante.
Tensión nominal.- Es la tensión que el condensador puede soportar de una manera continua sin sufrir deterioro
Se emplean en electrónica de potencia y energía para acoplamiento, protección de impulsos y aplanamiento de ondulaciones en frecuencias no superiores a 50Hz.
También se conocen como MK. Se fabrican de 1nF a 100mF y tensiones de 25-63-160-220-630v, 0.25-4Kv. Se reconocen por su aspecto rojo, amarillo y azul.
Se fabrican de 1pF a 1nF (grupo I) y de 1pF a 470nF (grupo II) con tensiones comprendidas entre 3 y 10000v.
Su identificación se realiza mediante código alfanumérico. Se utilizan en circuitos que necesitan alta estabilidad y bajas pérdidas en altas frecuencias.
Está compuesto, básicamente, por un par de armaduras separadas por un material aislante denominado dieléctrico. La capacidad de un condensador consiste en almacenar mayor o menor número de cargas cuando está sometido a tensión.
 |
| Simbolo del condensador |
CARACTERÍSTICAS TÉCNICAS GENERALES
Capacidad nominal.- Es el valor teórico esperado al acabar el proceso de fabricación. Se marca en el cuerpo del componente mediante un código de colores o directamente con su valor numérico.Tolerancia.- Diferencia entre las desviaciones, de capacidad, superiores o inferiores según el fabricante.
Tensión nominal.- Es la tensión que el condensador puede soportar de una manera continua sin sufrir deterioro
CLASIFICACIÓN
Condensadores fijos
Son componentes pasivos de dos terminales. Se clasifican en función del material dieléctrico y su forma. Pueden ser: de papel, de plástico, cerámico, electrolítico, de mica, de tántalo, de vidrio, de poliéster, Estos son los más utilizados. A continuación se describirá, sin profundizar, las diferencias entre unos y otros, así como sus aplicaciones más usuales.De papel
El dieléctrico es de celulosa impregnada con resinas o parafinas. Destaca su reducido volumen y gran estabilidad frente a cambios de temperatura. Tienen la propiedad de autor regeneración en caso de perforación. Las armaduras son de aluminio. Se fabrican en capacidades comprendidas entre 1uF y 480uF con tensiones entre 450v y 2,8Kv.Se emplean en electrónica de potencia y energía para acoplamiento, protección de impulsos y aplanamiento de ondulaciones en frecuencias no superiores a 50Hz.
 |
| Condensador de papel |
De plástico
Sus características más importantes son: gran resistencia de aislamiento (lo cual permite conservar la carga gran ), volumen reducido y excelente comportamiento a la humedad y a las variaciones de temperatura, además, tienen la propiedad de autor regeneración en caso de perforación en menos de 10s. Los materiales más utilizados son: poli estireno (styroflex), poliéster (mylar), poli carbonato (Macrofol) y politetrafluoretileno (teflón). Se fabrican en forma de bobinas o multicapas.También se conocen como MK. Se fabrican de 1nF a 100mF y tensiones de 25-63-160-220-630v, 0.25-4Kv. Se reconocen por su aspecto rojo, amarillo y azul.
 |
| Condensador de plastico Bobinado |
Cerámico
Los materiales cerámicos son buenos aislantes térmicos y eléctricos. El proceso de fabricación consiste básicamente en la metalización de las dos caras del material cerámico.Se fabrican de 1pF a 1nF (grupo I) y de 1pF a 470nF (grupo II) con tensiones comprendidas entre 3 y 10000v.
Su identificación se realiza mediante código alfanumérico. Se utilizan en circuitos que necesitan alta estabilidad y bajas pérdidas en altas frecuencias.
 |
| Condensador ceramico de disco |
 |
| Condensador ceramico de placa Electrolítico Permiten obtener capacidades elevadas en espacios reducidos. Actualmente existen dos tipos: los de aluminio, y los de tántalo. El fundamento es el mismo: se trata de depositar mediante electrolisis una fina capa aislante. Los condensadores electrolíticos deben conectarse respetando su polaridad, que viene indicada en sus terminales, pues de lo contrario se destruiría. |
 |
| Condensador Electrolitico |
De mica
Son condensadores estables que pueden soportar tensiones altas, ya que la rigidez dieléctrica que presenta es muy elevada. Sobre todo se emplean en circuitos de alta frecuencia. Se utilizan en gamas de capacidades comprendidas entre 5pf y 100000pF. La gama de tensiones para las que se fabrican suelen ser altas (hasta 7500v). Se están sustituyendo por los de vidrio, de parecidas propiedades y más barato.
Suscribirse a:
Entradas (Atom)
